一、喷淋系统概述
自动喷水灭火系统（简称“喷淋系统”）是一种集探测火灾、自动喷水灭火、报警于一体的固定式消防设施。其主要作用是在火灾初期迅速扑灭或控制火势，保障人员疏散安全、减少财产损失。
二、喷淋系统的主要组成
喷头（Sprinkler）：安装在天花下方，是喷水的末端部件。常见类型有：标准型、下垂型、直立型、边墙型、隐藏式等。

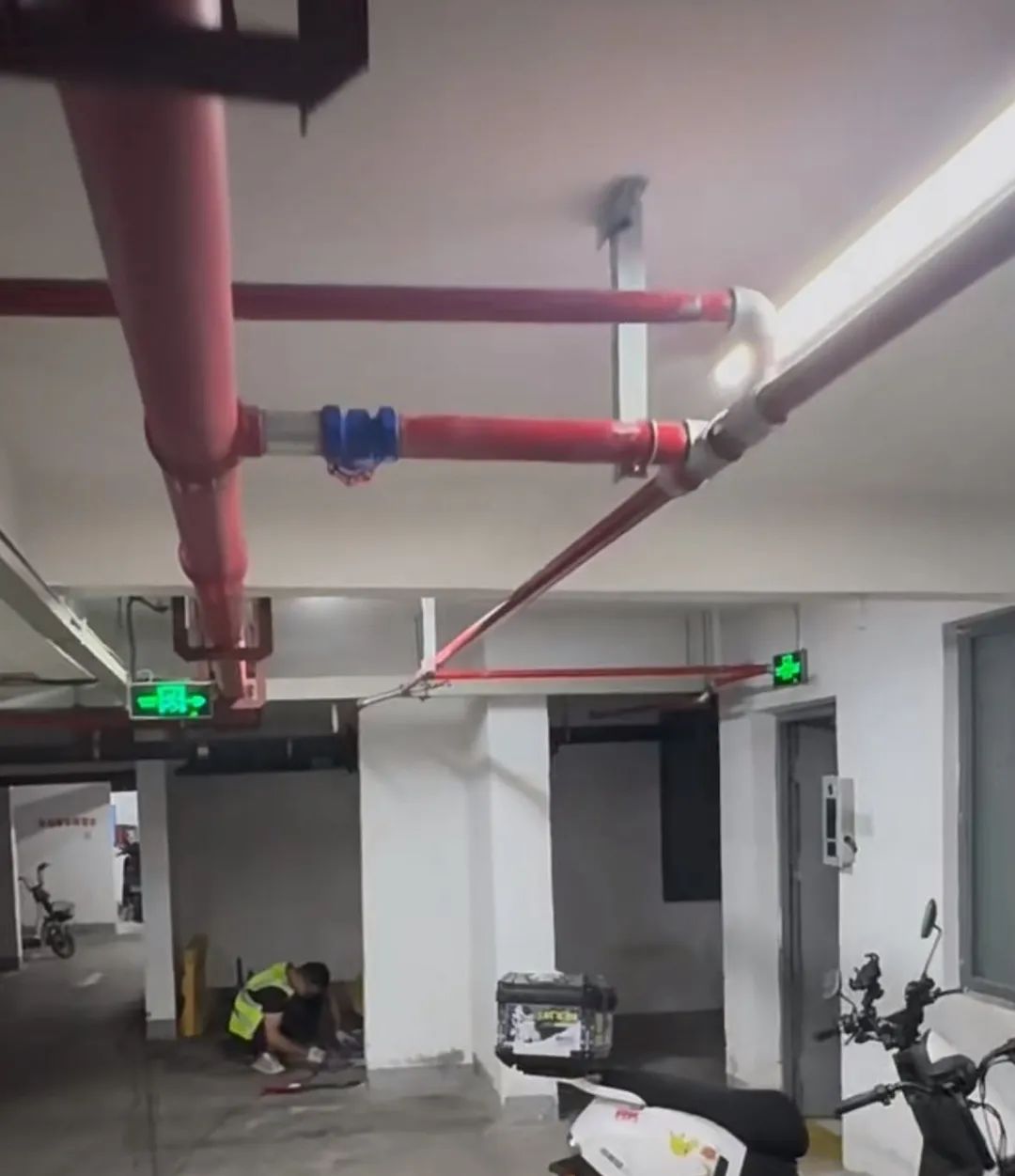

配水管网（Piping Network）：负责把消防水源输送到各个喷头的管道系统，通常分为主干管、支管。

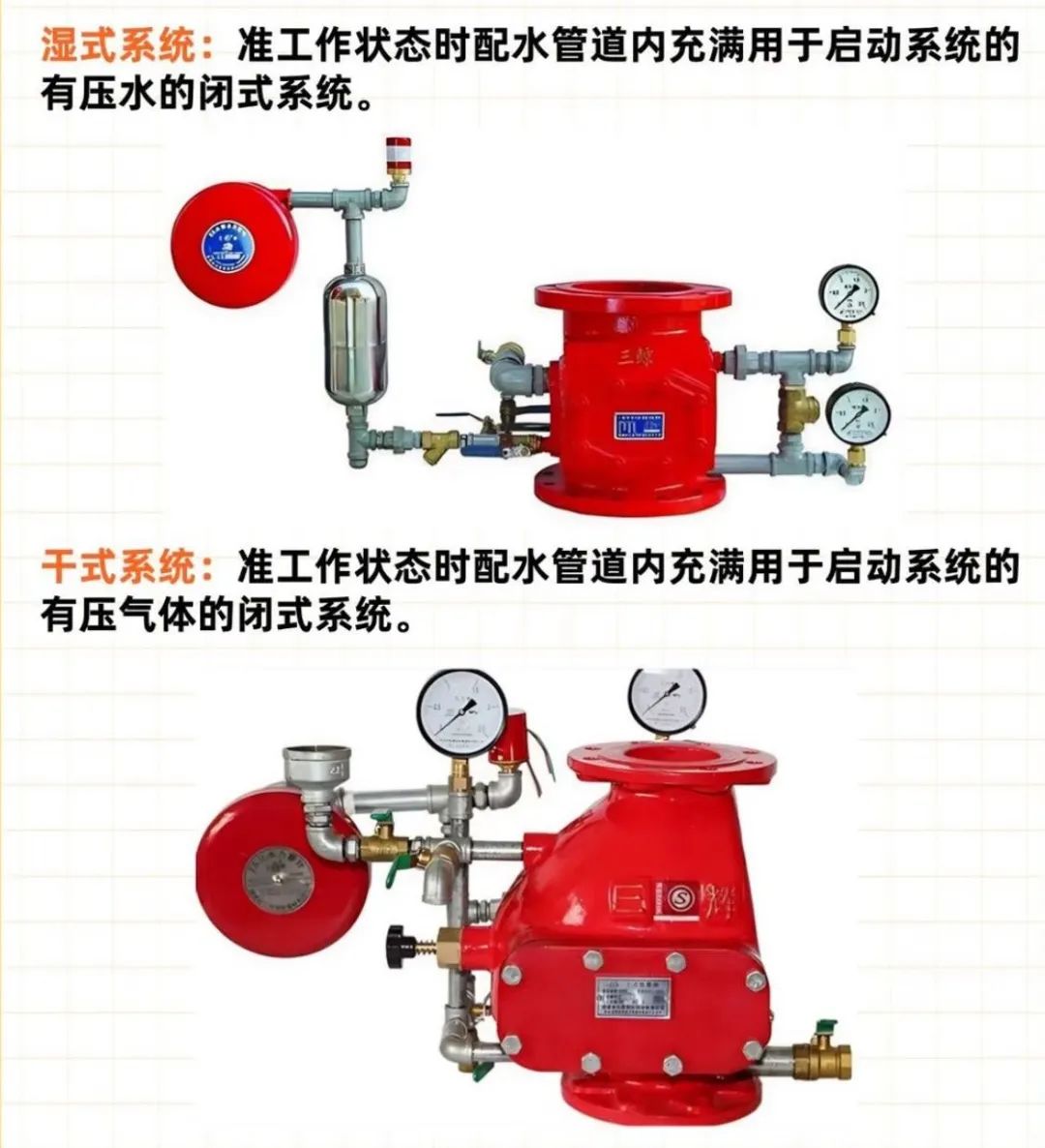

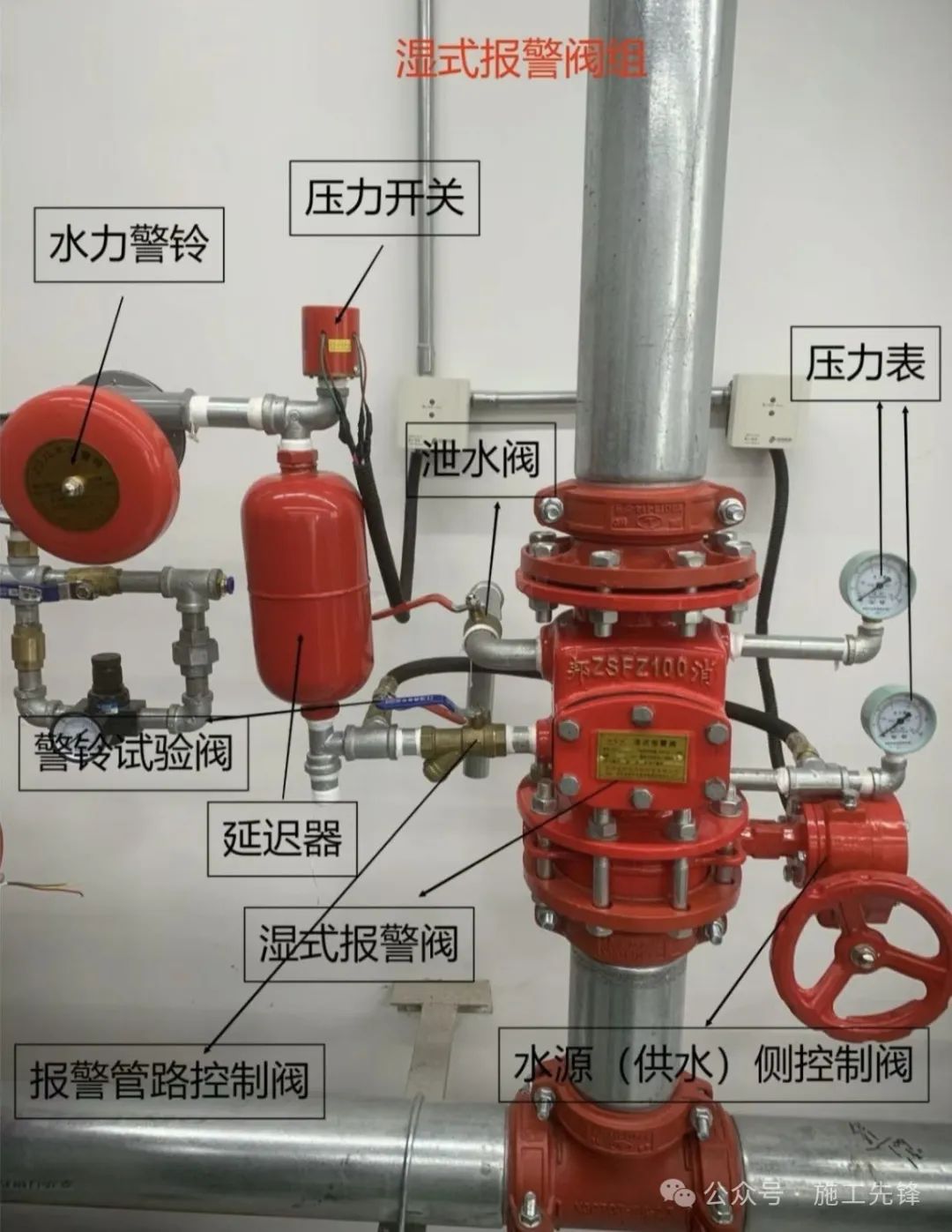

报警阀组（Alarm Valve）：连接供水与喷淋管网，火灾时触发喷水并同步报警。
水源（Water Supply）：保障喷淋系统有足够水压水量，一般来自市政供水或消防水池。
控制阀及压力开关：用于手动启停和检测系统状态。
三、喷头分类与布置规范

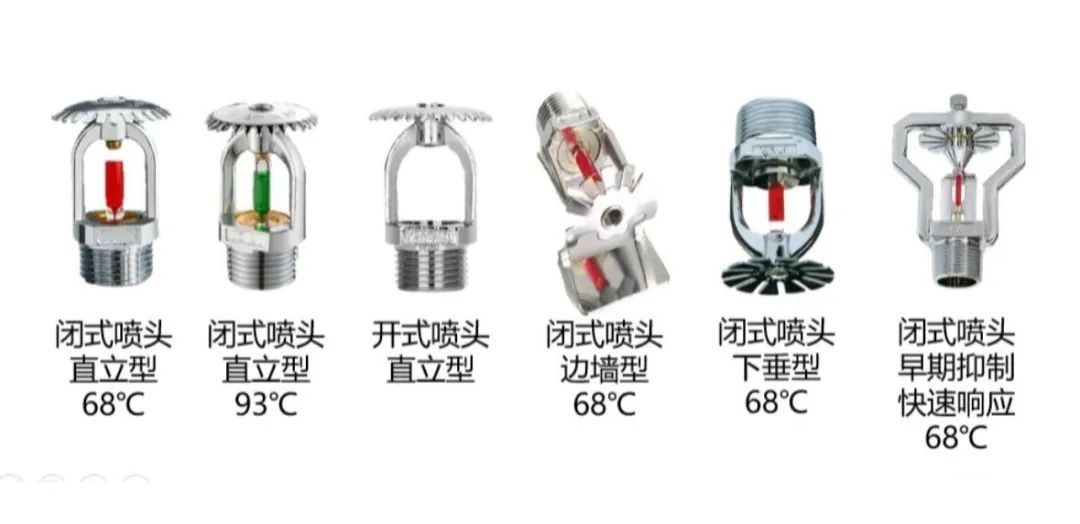

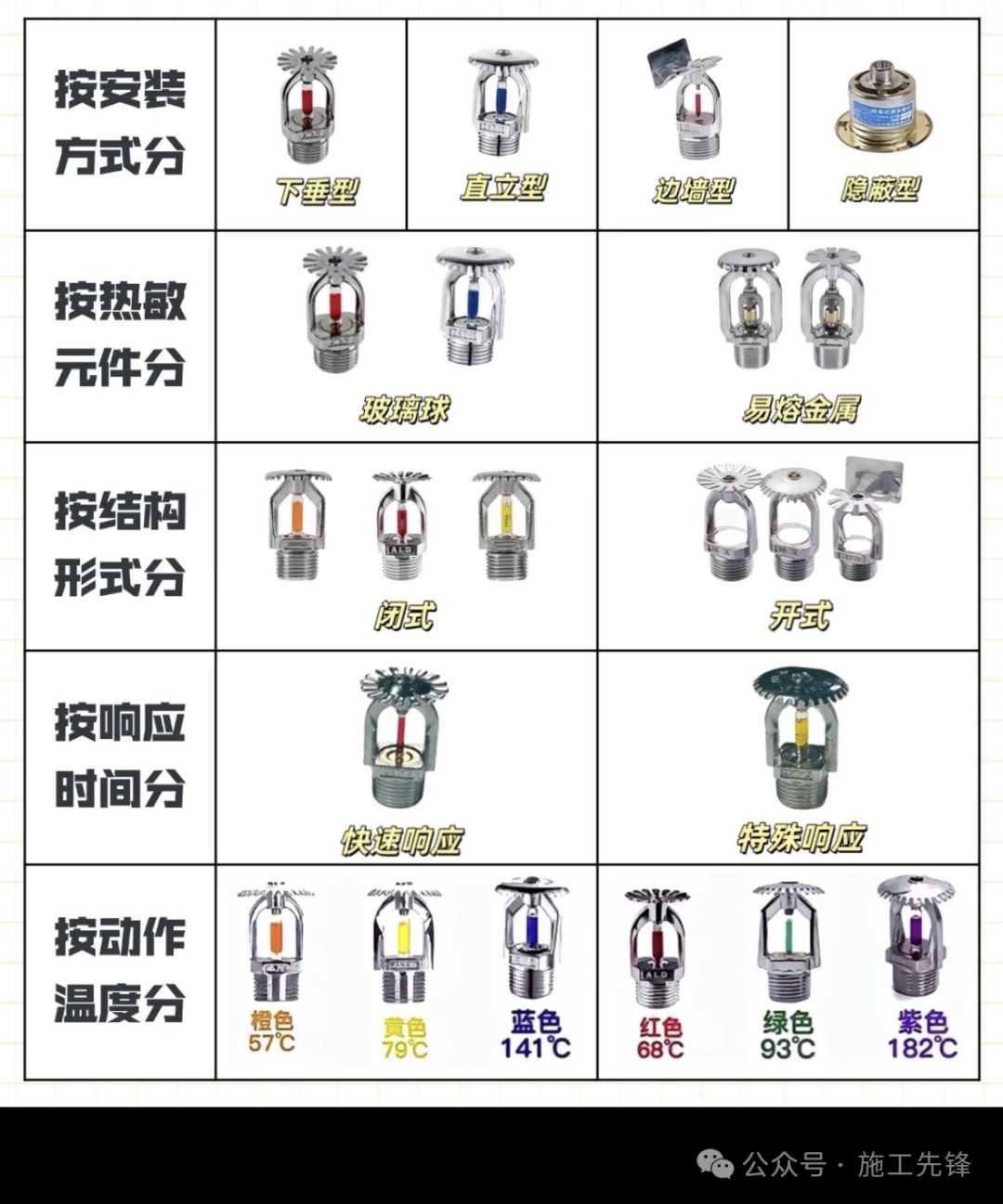

1. 喷头分类

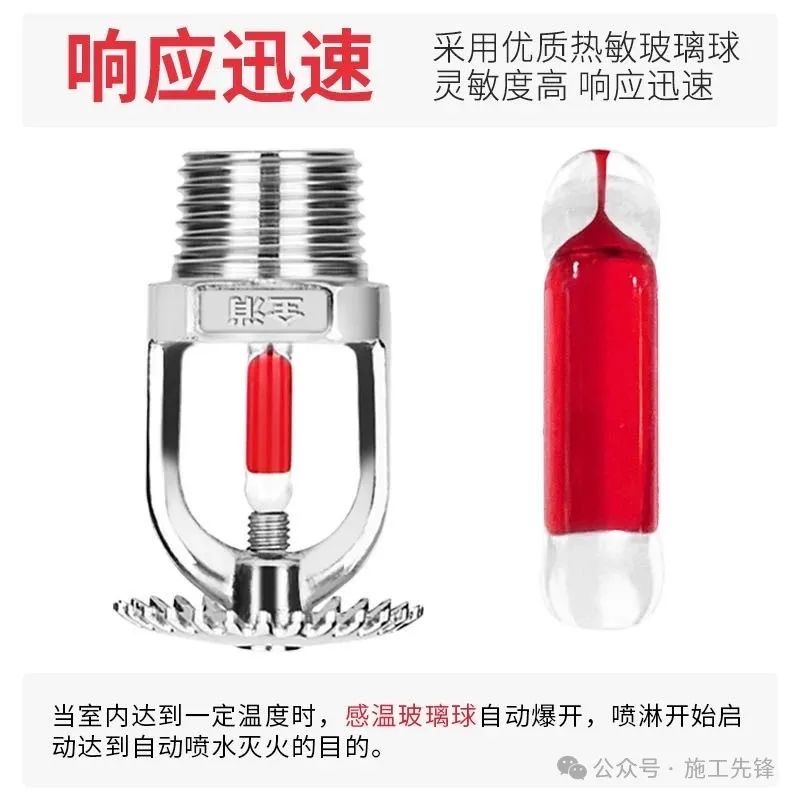

下垂型喷头：常用于吊顶下方。
直立型喷头：适用于裸顶、障碍物较多区域。

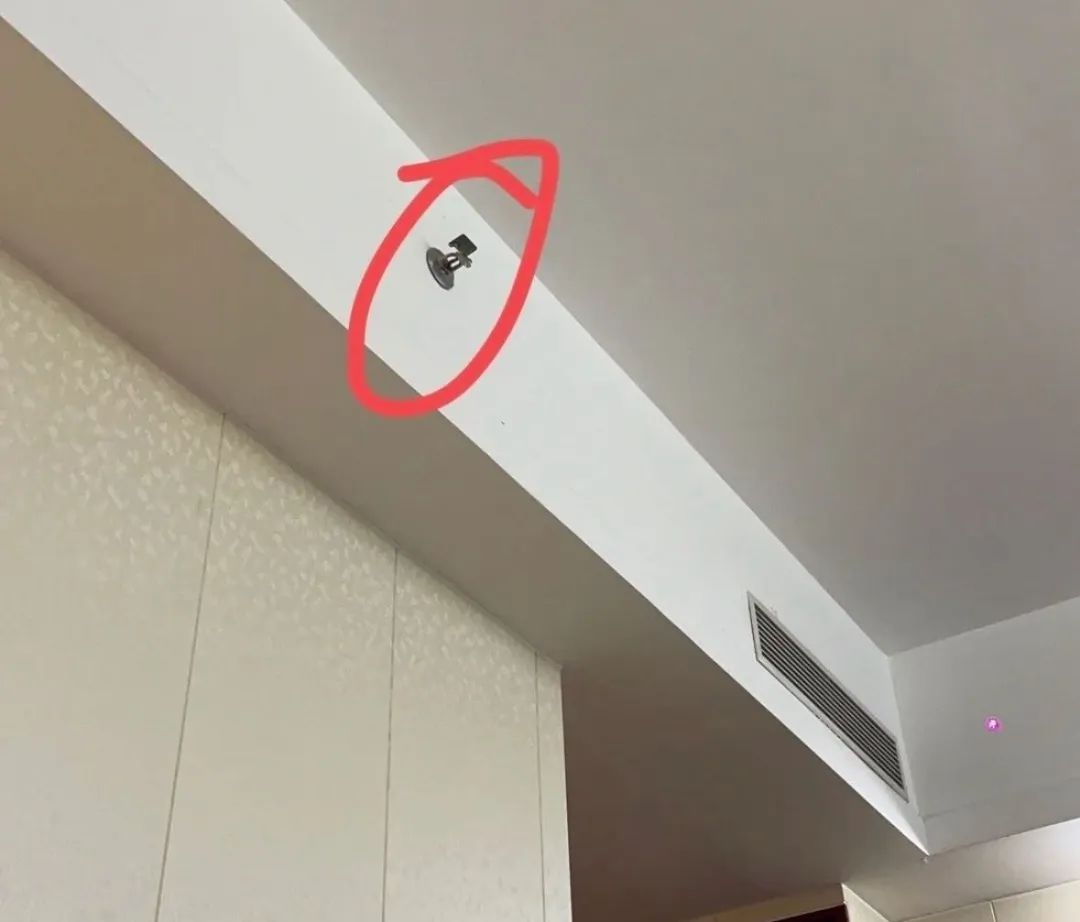

侧墙型喷头：用于走廊、客房等小空间。
隐蔽式喷头：酒店客房美观性要求高区域。
ESFR喷头：适合商业大空间。
2. 安装布置要点
喷头间距一般不大于3.6m，最大保护面积9-12㎡/只。
距墙距离不小于150mm。
须避开大灯、风口等遮挡，必要时增加喷头。
喷头距天花板一般保持2.5-4.0cm，以保证喷水覆盖均匀。
喷头到下方障碍物的最小距离≥0.3米，避免喷水受阻。
参考规范：《自动喷水灭火系统设计规范》GB 50084-2017《建筑设计防火规范》GB 50016-2014
四、常见天花吊顶喷淋处理要点
吊顶开孔：精准预留喷头位置，开孔直径一般比喷头稍大2-5mm。
喷淋装饰罩：保证美观同时便于喷头正常作动，不能包裹严实阻碍喷水。
与其他设备协调：喷淋与灯具、风口需错开布置，避免影响喷水覆盖。

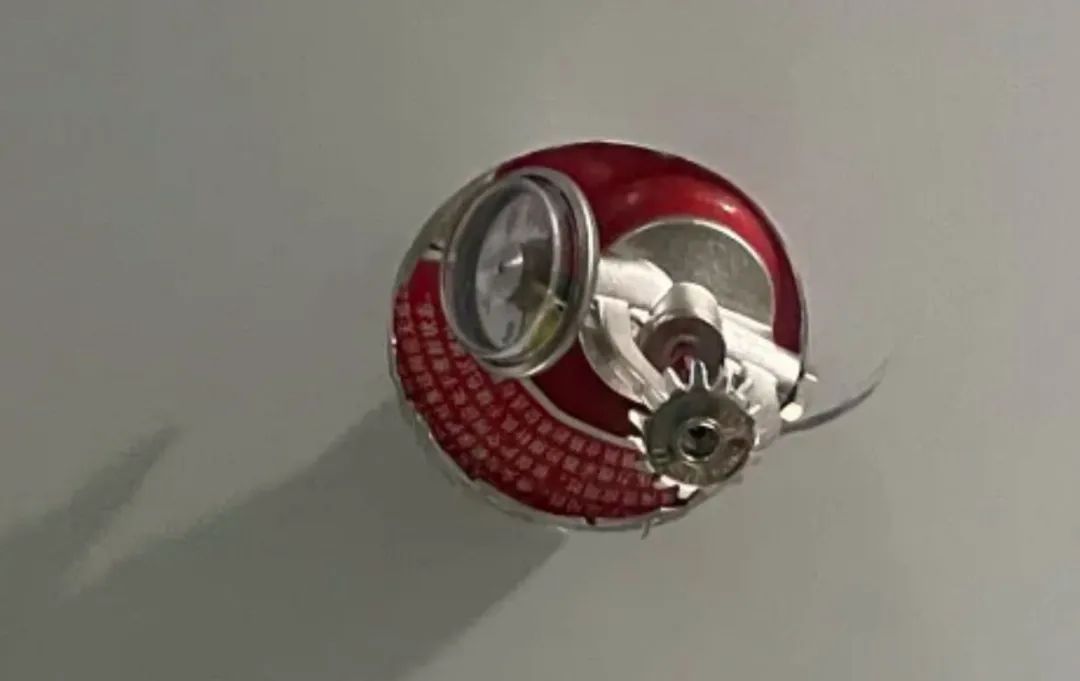

隐藏式喷淋：高档场所常用，平时封盖，火灾温度升高自动脱落喷水。
五、不同建筑专项设计要点
参考规范：《建筑设计防火规范》GB50016、《自动喷水灭火系统设计规范》GB50084、《高层民用建筑设计防火规范》GB50045、《商店建筑设计防火规范》JGJ 64）
1、地下室（含车库）
供水要求：应设置独立消防水池，容量按地下面积、使用功能及规范计算；且增设消防水泵备用电源。
系统类型选择：

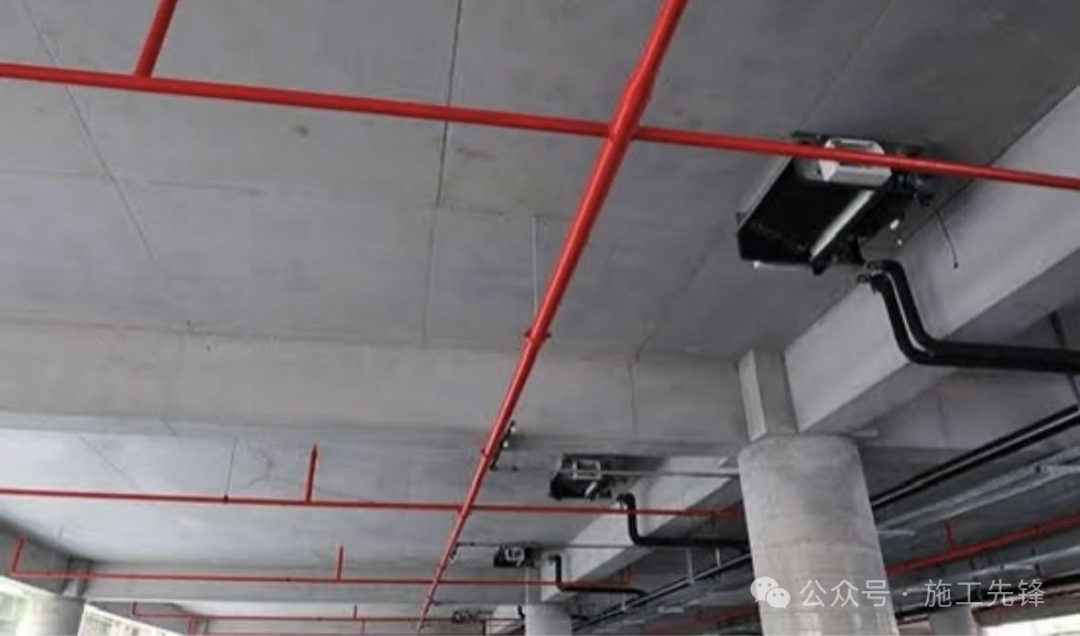

普通地下室、车库采用湿式喷淋系统。
冷库、设备机房等低温环境应采用干式或预作用系统。
喷头布置：
车道区域：采用下垂型喷头，间距≤3.6m，最大保护面积12㎡。
车位区域：考虑车辆遮挡效应，必要时加密布置喷头。
层高较低（H＜3.0m）：标准喷头布置。
层高较高（H＞4.5m）：选用大流量喷头（如K=202型）。
附加要求：
地下室与地上建筑防火分隔严密，喷淋分区需单独设置。
排烟区（如风井）应保证有单独的喷淋覆盖。
2 、酒店
供水要求：双路供水或高位水箱供水，保证系统连续供水。
系统类型选择：
客房、走廊、餐厅等区域采用湿式喷淋系统。
酒店厨房、配电间、空调机房等高风险区域采用独立分区并加装早期报警探测器。
喷头布置：
客房走廊：沿走廊轴线布置，喷头间距≤3.6m。
客房内部：优先使用隐藏式或边墙型喷头，兼顾美观与防护要求。
大堂及宴会厅：高大空间需评估烟气分层高度，必要时采用大流量型喷头，间距可适度加大，但需满足喷水强度标准。
附加要求：
装饰吊顶应预留足够空间，喷头下缘与吊顶面保持适宜距离（2.5-4.0cm）。
酒店高层建筑中，压力控制要求更为严格，应配置减压阀、稳压设备。
3 、商业综合体
供水要求：设有独立消防水池，容积≥300m³，泵房设备用泵，供水管网按环状布置，确保任何位置双向供水。
系统类型选择：
小型商铺、超市采用标准湿式喷淋系统。
美食广场、餐饮厨房采用泡沫-水喷淋系统或加强型湿式系统。
大型卖场、展览中心等挑高区域需考虑早期抑制快速响应喷头（ESFR）应用。
喷头布置：
常规商业楼层：喷头间距≤3.6m，保护面积≤12㎡。
大空间商场中庭：采用下垂式大流量喷头，结合区域喷水设计。
附加要求：
电扶梯井道、观光电梯井可根据具体火灾风险评估增设局部保护喷头。
与排烟系统同步启闭的雨淋系统保护中庭大空间。
4、办公楼
供水要求：双路市政供水或水池加泵方式，保证火灾时供水不间断。
系统类型选择：
办公区采用湿式系统，常温环境适用。
服务器机房、重要信息中心建议采用预作用系统，防止误喷带来设备损害。
喷头布置：
公共办公区：标准布置，喷头间距≤3.6m，最大保护面积12㎡。
大型会议室、多功能厅：局部加密，必要时选用早期响应喷头（QR型），喷头保护半径≤2.5m。
附加要求：吊顶高度>4m时需评估是否增设吊挂喷头或大流量喷头（K=202）
5 、医院
供水要求：独立消防水泵房，保障消防供水连续性，设置备用泵和备用电源。
系统类型选择：
病房楼采用湿式喷淋系统。
手术部、ICU区根据洁净要求与风量控制，采用高温型快速响应喷头（温度级别93℃）。
喷头布置：
普通病房间距≤3.6m。
特殊科室（如配药室、麻醉药品库）设置局部加密喷头布置。
附加要求：手术室空气净化天花需与喷淋协调，确保洁净区域覆盖且不破坏气流组织。
6 、学校
供水要求：可采用市政直供＋增压设施。
系统类型选择：
教学楼、行政楼采用轻危险级标准湿式喷淋系统。
实验楼依据实际火灾荷载，部分高危区域（如化学实验室）调整为中危险级喷淋设计或增设干粉灭火系统辅助保护。
喷头布置：
教室标准布置，喷头间距不大于3.6m。
食堂礼堂等大空间使用下垂式喷头或大流量喷头，重点覆盖燃气灶台及排烟罩区域。
7、 影剧院与大型场馆
供水要求：设置专用消防水池，且具备备用电源供给的消防泵系统。
系统类型选择：
观众厅使用下喷或侧喷，保持均匀覆盖。
舞台后台易燃布景区使用雨淋系统，联动排烟系统优先排烟后喷水灭火。
喷头布置：
高大空间采用大流量喷头（K=202以上），考虑烟囱效应及热气流漂移影响。
附加要求：重点部位如音控室、电气间应局部加密保护。
8 、工厂与仓库
供水要求：大型厂房须配备≥300m³消防水池，独立泵房，双电源保障。
系统类型选择：
普通生产车间采用湿式喷淋系统。
高位货架仓库（货物堆高>7.5m）采用ESFR快速抑制系统，喷头K因子不小于202。
喷头布置：
根据货架排列优化布置，保持货物顶部与喷头≥460mm净空距离。
专项保护：
易燃液体仓库或涂装车间使用泡沫-水喷淋联用系统，防止液面火灾。
9 、交通枢纽
供水要求：地下空间设高位消防水箱，并配备增压泵组以保障初期火灾供水。
系统类型选择：
候车大厅、候机大厅、大型换乘厅采用雨淋系统或大流量开式喷头系统，与排烟系统同步联动。
地铁车站区间隧道、机场行李处理区设专用防护区，采用湿式或干式系统按需切换。
喷头布置：
疏散通道、主要集散通道应优先保证喷水覆盖密度，通道宽度>6m时增加布置两侧喷头。
六、小结
喷淋系统是建筑内部消防安全防护体系中至关重要的组成部分。
不同场所根据火灾危险等级、使用功能、人员密集程度等因素，合理选择系统类型与喷头布置策略。
施工与维护阶段同样重要，直接关系到喷淋系统未来使用的可靠性与应急时刻的灭火效果。
设计、施工、验收、运维全过程需严格遵循国家相关规范标准，确保建筑消防安全万无一失。
